Modul ovládání výhybek-TCO

Kód: 55074

e-shop zdarmae-shop zdarma

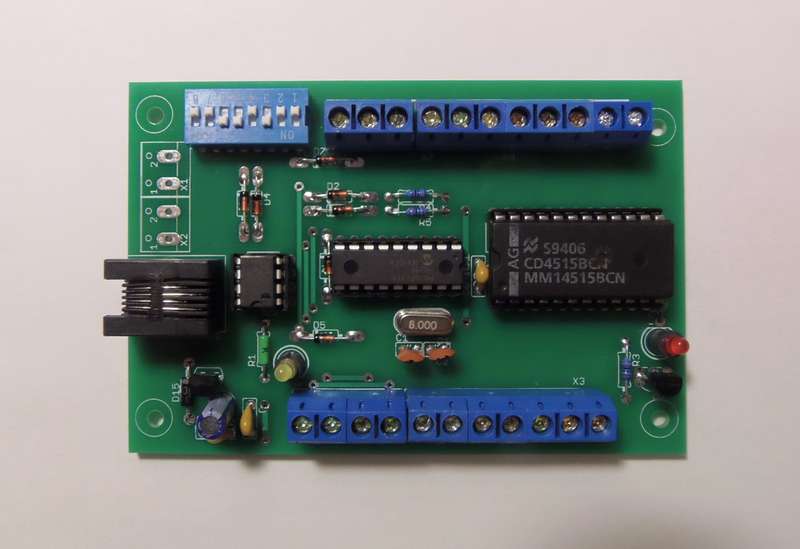

Ovládací modul TCO, vysílá do sběrnice signál DCC a tím umožňuje ovládat dekodéry příslušenství na 105 adresách. Název TCO vychází ze španělského „Tablero de Control Óptico“,  což jde přeložit jako „Panel vizuálního ovládání“.

Modul se připojuje kabelem jako slave Multimaus. Při prvním připojení je nutno nastavit adresu zařízení v rozsahu 1-31 a to tak, aby nekolidovalo s některým zařízením, které je již připojeno. To se provádí na DIP přepínači 1-5 kombinací poloh. Doporučuji NEpoužívat adresy 0-5 a 29. O správnosti nás informuje červená LED. Při zapnutí zabliká, a pokud dále nesvítí, je vše v pořádku, pokud bliká je adresa TCO v kolizi s jiným zařízením, pokud svítí trvale, je kolejiště bez signálu např. STOP na Multimausu a TCO neposílá signál. Žlutá led bliká jen při komunikaci.Pozor na polohu přepínače 6, pro ROCO musí být v poloze ON a pro LENZ v poloze OFF.  Napájení si bere TCO přímo ze zesilovače. A přepínač 7 v poloze OFF

TCO obslouží 105 adres, např. 105 výhybek. Multiplex průběžně prochází matrici a čeká na sepnutí spínače, pak dojde k přehození výhybky impulzem s intervalem 0,25s a stejně tak je pozdrženo zpětné přehození s ohledem na magnety výhybek. Po rozepnutí spínače se výhybka přestaví zpět. To lze s výhodou použít na ovládací pult, kde musíme místo tlačítek osadit páčkové vypínače, kde poloha páčky bude označovat polohu výhybky. Adresu volíme vždy součtem dvou čísel, které propojíme přes obyčejnou diodu vypínačem. Dioda tam musí být z důvodů neovlivňování ostatních kombinací, protože do stejné svorky může vést více vodičů. Na polaritě diody záleží, musí být, tak jak je na obrázku. Propojujeme vždy červené číslo (svorka +0,+1,+2,+3,+4,+5,+6) s K číslem, součtem volíme adresu, kterou budeme přepínat.

 V případě tlačítek se musí náhrát jiný program a bude obsluhovat 52 adres.

Napište si o podrobný návod na dccdoma@seznam.cz.



Cena: 380,- Kč

9578 návštěvníků

Tento e-shop využívá systém eshop-zdarma.cz!
