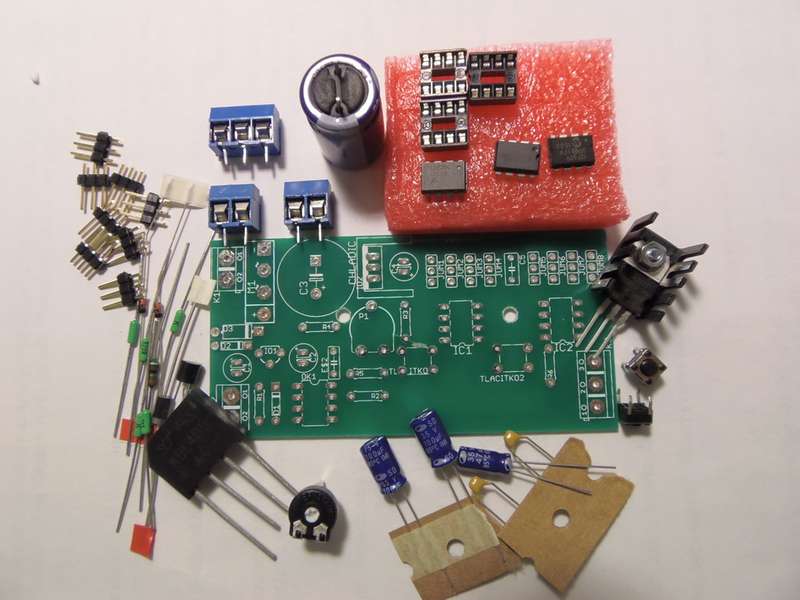

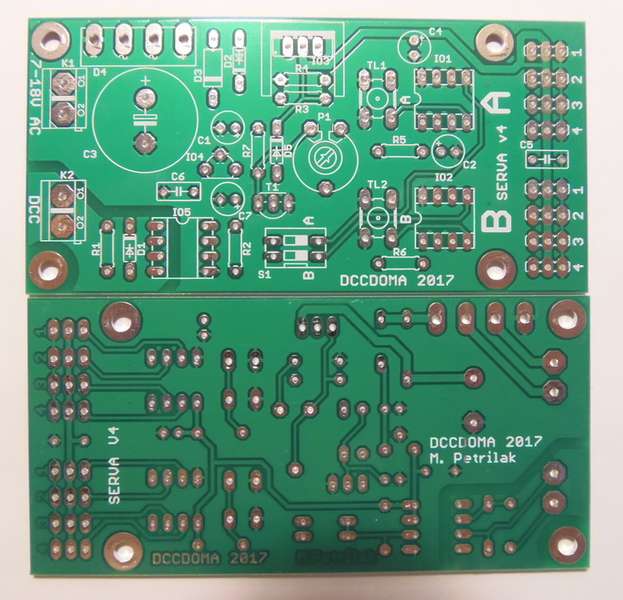

Sestavení nepředstavuje žádné záludnosti při pečlivém a správném osazení běží na první zapojení. Nejprve si prohlédneme desku a překontrolujeme zda, souhlasí počet

Při pájení postupujeme podle soupisky. Nejprve diody, odpory, tlačítka…….. Pájíme mikropájkou, ohříváme krátce, není třeba vytvářet kopeček cínu, otvory jsou prokovené. Svorkovnice a větší součástky pájíme nejlépe trafopájkou. Pozor na polaritu elektrolytu, diod. Také musíme sledovat polaritu u patic, stabilizátoru a můstku. Stejně tak při zasunování IO-neobrátit!

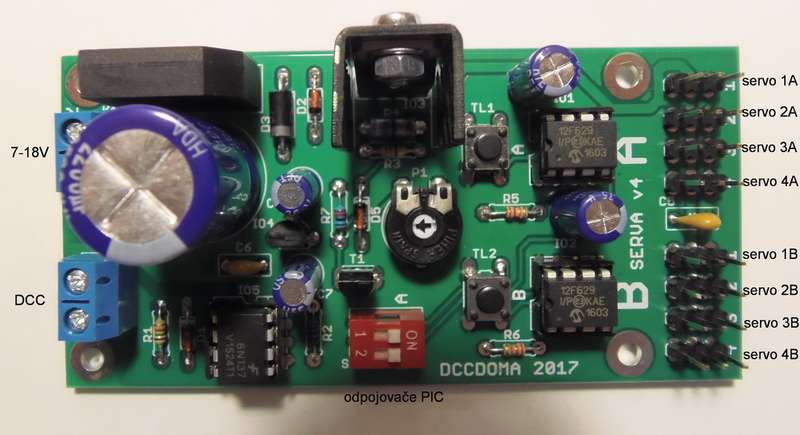

Program v PIC je nahraný a nastaveny CV1=1 adresy 5,6,7,8, a druhý CV1=1 adresy 5,6,7,8. Adresy jde změnit např. Multimausem, odesláním některé ze čtveřice adres při stlačeném tlačítku u PIC.

Přílohou je soupiska součástek a další návody na zapojení a nastavení funkcí.
